Mehrwege-Werkzeugwechsler

Mehrwege-Werkzeugwechsler

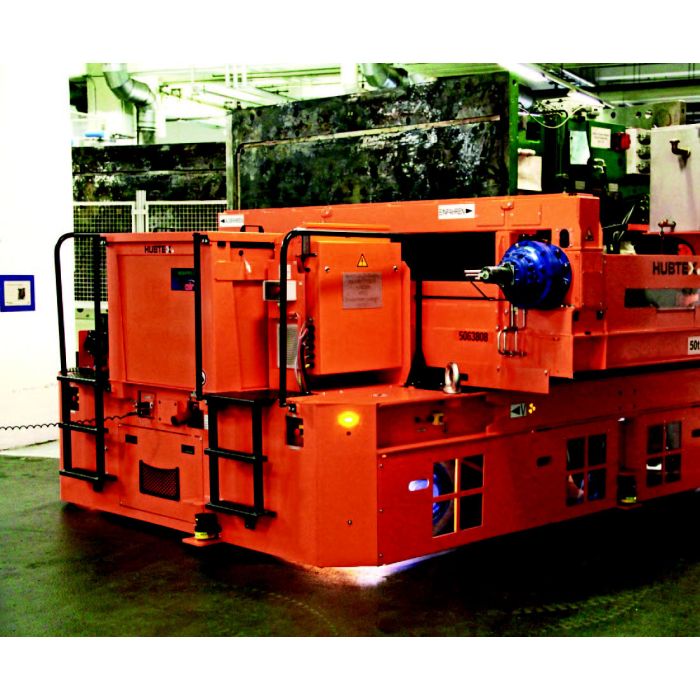

Der Mehrwege-Werkzeugwechsler mit einer Tragfähigkeit von 50.000 kg wurde speziell für den Einsatz bei einem namhaften deutschen Autobauer entwickelt. Er dient zum Transport und Wechsel von Spritzgusswerkzeugen. Ausgangspunkt des Fahrzeuges war die Forderung nach einer mobilen und flexibel einzusetzenden Lösung mit hoher Positioniergenauigkeit. So wurden die Spritzgusswerkzeuge bisher durch ein schienengebundenes Fahrzeug bewegt. Das Problem bei dieser Lösung war, dass es aufgrund von Produktionserweiterungen nicht mehr einsetzbar war.

Im Kern der Entwicklung standen die Realisierung des sicheren Andockprozesses an verschiedenen Maschinen sowie der schnelle und sichere Werkzeugwechsel. Um den Andockprozess für den Bediener so einfach wie möglich zu gestalten, kann der Werkzeugwechsler exakt vor der Spritzgussmaschine positioniert werden. Hierzu wurden die unterschiedlichen Andocksituationen an den Maschinen, Vorwarmstationen und Lagerplätzen berücksichtigt. Unterstützung erhält der Fahrer durch speziell eingebaute Sensorik, welche die genaue Positionierung ermöglicht.

Werkzeugwechsler für maximale Flexibilität

Um die formschlüssige Übergabe zu gewährleisten, wird der Werkzeugwechsler über Steckbolzen mit der Spritzgussmaschine verbunden. Mögliche Höhenabweichungen können durch einen mechanischen Niveauausgleich kompensiert werden. Der eigentliche Werkzeugwechselvorgang startet mit der Datenverbindung des Fahrzeuges zur Spritzgussmaschine. Nach Öffnung der Schiebetür an der Maschine erfolgt der Werkzeugwechsel über ein Schubkettensystem. Zum Schutz der Werkzeuge ist der Verschiebetisch mit auswechselbaren Messingleisten versehen.

Durch die enge Zusammenarbeit zwischen Lieferant und Kunde während des Entwicklungsprozesses konnte das Fahrzeug optimal auf den Einsatz ausgelegt werden. So kann beispielsweise das Greifsystem für die Werkzeugaufnahme per Fernbedienung angesteuert werden, wodurch der Bediener nicht mehr auf den Wechseltisch steigen muss. Um die Sicherheit auch während des Umsetzens des Fahrzeuges auf konstant hohem Niveau zu halten, ist das Fahrzeug in jeder Fahrtrichtung mit einer lasergestutzten Personenschutzanlage ausgestattet. Diese erkennt Hindernisse sofort und stoppt das Fahrzeug bei Gefahr.

Mehr zur Funktionsweise in unserem anschaulichen Produkt-Video:

Technische Details

Merkmale

• sensorgestützte Fahrzeugpositionierung
• hydraulischer Werkzeugwechseltisch
• synchronisierte Schubketten
• Zentralschmieranlage
• Personenschutzanlage über Laserscanner
• integriertes Ladegerät
